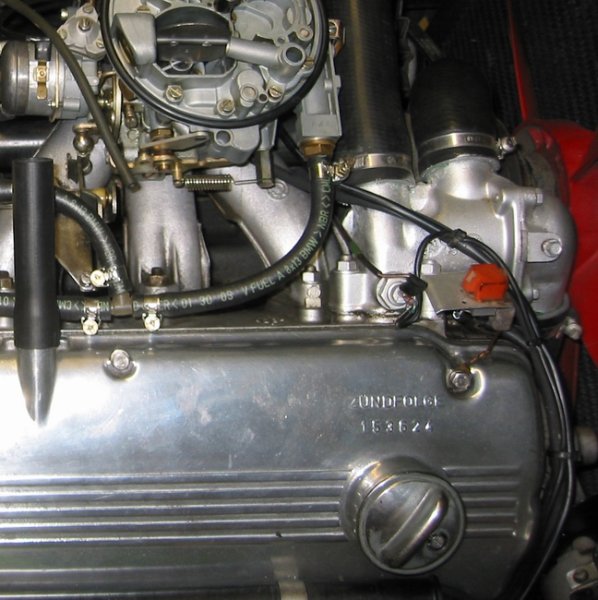

Der BMW hat ja eine kleine Diagnosesteckdose. (auf dem Foto zwischen externem Regler und Bremsflüssigkeitsbehälter die weiße viereckige Anschlussleiste, hier ohne dien orangen Abdeckkappe. Das Foto stammt aus dem Forum, von CSL:-D / Bruno aus der Schweiz)
Leider finde ich hier im Forum keine Infos dazu. Könnt ihr mich ein wenig aufklären, was wir hier wie messen können?
Gibt es eine offizielle Art oder Gegenstecker zum auslesen?
Die Steckdose ist ja wohl noch vor ODB1 oder gar ODB 2??
Bei mir geht es um einen CSi. Der Schaltplan ist allerdings allerdings von einem Vergasermodell.
Nach meinen Schaltplan hat der 9-polige Diagnosestecker (i. SP Nr 31) folgende Verbindungen:
(Im Schalplan mit Nummernangabe: (i. SP Nr --)
1 auf die Batterie + Klemme
2 auf die Steckverbindung zum automatischen Startvergaser (beim CSI dann auf??) (i. SP Nr 29)
3 auf Bremsflüssigkeitskontrollschalter (i. SP Nr 32)
4 unbelegt
5 unbelegt
6 unbelegt
7 ebenfalls auf die Steckverbindung zum automatischen Startvergaser (i.. SP Nr 29)
8 auf den externen Regler (der Lima) (i. SP Nr 19)
9 auf die Zündspule, Klemme 16 (i. SP Nr 23)
Ausserdem gibt es in dem Schaltplan einen zweiten Diagnoseanschluss(i. SP Nr 24)
(hier stelle ich mir erst mal die Frage, wo der denn überhaupt im Auto zu finden ist)
Diagnose- Stecker
Diagnosebuchse
.
.
Hier gehen alle Kontakte auf die Zündspule (i. SP Nr 23) und den Verteiler (i. SP Nr 21)
1 und 3 sind unbelegt
2 geht Richtung Zündspule
4, 5 und 6 Richtung Verteiler
Danke für eure Infos
Michael aus Köln
Diagnosesteckdose - auf dem Foto zwischen externem Regler und Bremsflüssigkeitsbehälter die weiße viereckige 9-polige Anschlussleiste
