Stromlaufplan

[BMWJünther]

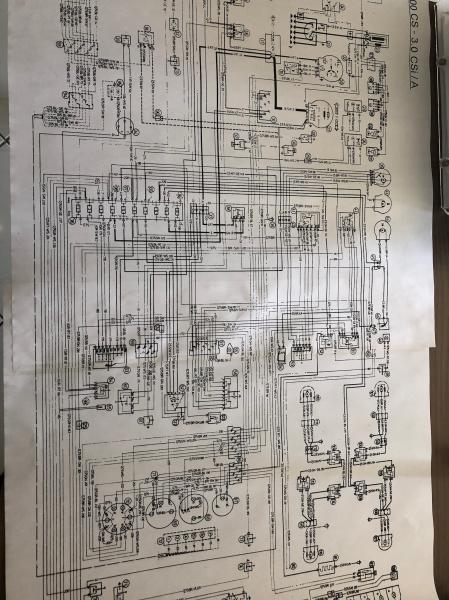

Hallo Leute,hat jemand für den abgebildetes Stromlaufplan die Bezeichnungen der einzelnen Bauteile??? Ich habe den Plan von der DVD Reperaturanleitung,nur ist dort keine Beschreibung der einzelnen Bauteile mit drin.( Nummerierung 1-116)
Gruß Gunnar

[PiRho]

Hallo Gunnar

Ich glaube zu erkennen, dass Dein Stromlaufplan für ECE-Modelle Jg 71 ist? Die Bezeichnungen sind auf der DVD mit drauf, ich habe sie aber nur als JPG kopieren können. Ich hoffe, das dient.

Beste Grüsse

Peter

[PiRho]

... pardon, das kannst Du wahrscheinlich nicht lesen. Wenn Du mir ein PM sendest, bekommst Du das JPG als Mailanhang, leserlich ...

Gruss

Peter

[willies13]

Hier liegen die Unterlagen als PDF:
http://e9-driven.com/Public/Library/BMW ... de/61.html
Finde das ganz nett gemacht: Wenn man links im Navigationsteil die Komponente auswählt, kommt gleich der entsprechende Schaltplanausschnitt.
Grüsse; Willy

[BMWJünther]

Dank an euch!!!
Gruß Gunnar
