Verlauf Kraftstoffleitung

[andilin]

Hallo,
hat zufällig jemand ein Bild oder Plan, wie die Kraftstoffleitung besonders im vorderen Bereich beim 3.0cs (Vergaser) verläuft? Bei meinem cs ist dort solch komischer Winkel. Ist das normal?

Vielen Dank
Andi

[michel]

hallo andi
die leitung sitz mehr nach vorne,auch mit winkel
und geht dann von da nach neben trager,loch am linke innen kotflugel nach moterraum
leitung lauft ,hinten das blech wo auch der 4 eckige aufnahme ist
wo der e9 im werk am bahn transportiert werde
heute abend mach ich bilder von meine karosse ,wo ich die blechen ,letz neu gemachr haben
mfg michel

[andilin]

Hallo Michel,
vielen Dank für die Antwort. Eine Frage noch. Geht die Leitung direkt in den Motorraum, oder ist da noch ein Schlauchstück zwischen Leitung am Boden und Leitung durch den Holm in den Motorraum?
Fotos wären toll.
Gruß
Andi

[michel]

hallo andi
ja die stahlleitung geht etwas10 cm durch loch im motorraum rein
die rucklauf leitung etwas 5 cm
den wirt ein gummislauch montiert
mfg michel

[andilin]

Hallo Michel,
vielen Dank für die Info. Dann werde ich eine neue Leitung verlegen, denn bei mir hat schon jemand vorher ein Stück Schlauch eingesetzt.
Fotos wären aber trotzdem schön.
Viele Grüße
Andi

[michel]

hallo andi
anbei bilder

WP_20180430_19_01_16_Pro (1).JPG (80.73 KiB) 16734 mal betrachtet


[andilin]

Hallo Michel,
vielen Dank für die Bilder!
Dazu wieder eine Frage. Ist das runterstehende Schutz-Blech bei jedem E9, oder nur beim CSI? Ich habe die Vergaser Variante.
Hats du die Halterungen für die Leitungen selber gebaut, oder bekommt man die irgendwo gekauft?

Gruß
Andi

[michel]

hallo andi
die halterungen waren verrostet ,halterungen,blech und aufnahme, habe ich neu gemacht,pasgenau nach vorbild von einen alte O.E.M
sind da original,gleich wie das blech und aufnahme,sitz uberigs auch links
und halterungen auf O.E.M platz ,und laufen uberigs entlang ganze schweller nach hinten
habe auch mai hier im forum da etwas druber gelesen
ganz einfach schneidest kleine blech mit masse von alte,biegst rund und schweist im mitte mit punkt fest,
dicke ist wichtig fur biegen und festklemmen/halten von leitung
wenn die leitung drin komt ,wirt und ist da ein kleines gummi,,gedreht,gleiche grosse und dick wie das gebogene blech
so das die leitung geschutz is und nicht einmal kaput geht
wenn ich mal in meine halle komme,kuck ich mal bei ein vergaser
mfg michel

[willies13]

Hallo Andi,
ich habe die Vergaservariante und da ist auch das "Schutzblech" dran. Die Halterungen sind bei mir wie auf den Bildern.

Bei mir hört die Benzinleitung (mein CS ist rücklauflos ☺) etwa auf Höhe der Durchführung in den Motorrraum auf.
Ob das original ist... keine Ahnung. ☺

Grüsse; Willy

[andilin]

Ich danke dir für deine Mühen :-).
Gruß
Andi

[andilin]

Hallo,
kann mir jemand die Maße von dem Schutzblech der Benzinleitung nennen und in welcher Höhe am Fahrzeug es angebracht werden muss?
Bei mit fehlt es leider gänzlich.
Vielen Dank
Andi

[TomHom]

Hallo Andi,

meinst Du das Blech unten an der Stirnwand:

Quelle: Walloth&Nesch Online-Katalog

W&N Stirnwandblech.JPG (14.7 KiB) 15921 mal betrachtet

?
Dann hier die Maße:

20180925_Stirnwandblech unten[1].jpg (45.19 KiB) 15921 mal betrachtet

Gruß

Thomas

[andilin]

Hallo Thomas,
nein, ich meine das Schutzblech am Unterboden, was die Bezinleitung schützen soll. Siehe Bilder oben.
Trotzdem vielen Dank für deine Mühen.
Gruß
Andi

[andilin]

Hallo,
hat jemand ein Foto oder eine Skizze, wie im Bereich der Hinterachse die Benzinleitung beim Vergasermodell verlegt ist?

Vielen Dank
Andi

[Waldemar]

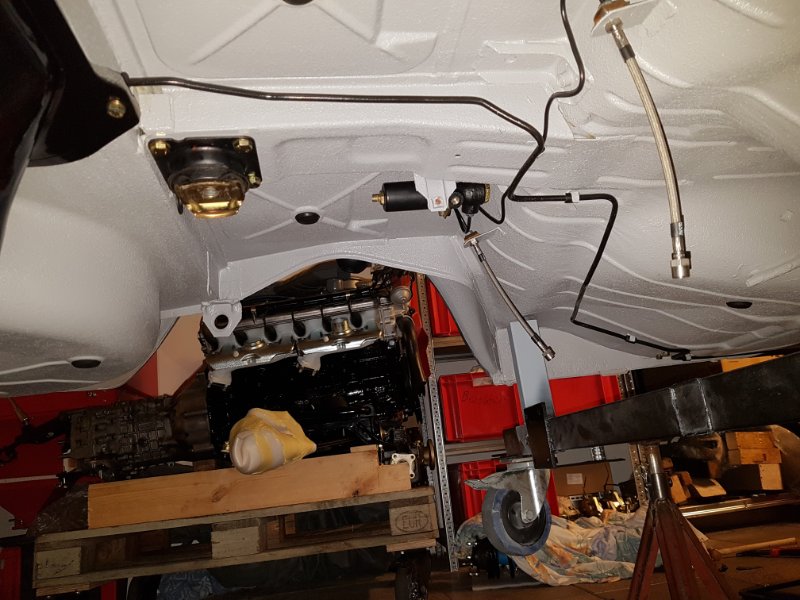

Hallo Andi,

bitte schön.

Gruß Waldemar

[andilin]

Hallo Waldemar,

genau das habe ich gebraucht, klasse!!

Vielen Dank
Andi

[csi pw]

Moin,

bei meinem CSI sind als Vor- und Rücklaufleitung Kunststoffleitungen zwischen Kraftstoffpumpe und Vorderwagen verbaut worden. Da das ganze schon sehr alt aussieht wollte ich diese Leitungen und die entsprechenden Benzinschläuche gegen neue ersetzen. Das Material habe ich schon liegen. Jetzt bin ich über diesen Thread gestolpert und mir kommen Zweifel ob dort Original überhaut Kunststoffleitungen hingehören, oder ob jemand vor Jahrzehnten die Metallleitungen gegen Kunststoffleitungen ersetzt hat.

Hat der CSI oroginal Kunststoffleitungen?

Gruß Egbert

[andilin]

Hallo,
ich kenne die Leitungen nur aus Metall beim E9.
Gruß
Andi
